アンカーポイントツールの使い方

「アンカーポイントツール」でアンカーポイントをクリックすると、コーナーポイントとスムーズポイントを切り替えることができます。

コーナーポイントは角のあるアンカーポイントで、スムーズポイントは角のないアンカーポイントのことです。



ツールパネルのアイコンをクリックするか、キーボードの「Shift」＋「C」を押すと「アンカーポイントツール」切り替わります。

頂点のコーナーポイントを「アンカーポイントツール」でスムーズポイントに切り替えてみます。

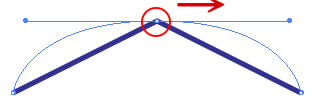

「アンカーポイントツール」で頂点のコーナーポイントを右にドラッグします。

キーボードの「Shift」キーを押しながらドラッグすると、水平にドラッグすることができます。




コーナーポイントがスムーズポイントになり、パスが変形されました。




さらに、「アンカーポイントツール」で頂点のスムーズポイントをクリックすると




元のコーナーポイントに戻ります。




「アンカーポイントツール」で頂点のコーナーポイントを左にドラッグします。




先程とは違う形に変形させることができます。

「アンカーポイントツール」や「ダイレクト選択ツール」を使うと、パスやオブジェクトをいろいろな形に変形させることができるので、自分の手を動かして試してみてください。
